在线留言 联系我们 网站地图

欢迎您来到【郑州荣盛窑炉耐火材料有限公司】官方网站!

139-3717-0928

所在位置:首页 > 产品中心 > 其他耐火砖

其他耐火砖

氧化铝空心球砖

分类:其他耐火砖浏览:

耐火材料

厂家直销 零距离合作!

厂家直销热线

139-3717-0928

0371-56777921

点击立即购买点击在线留言

产品详情

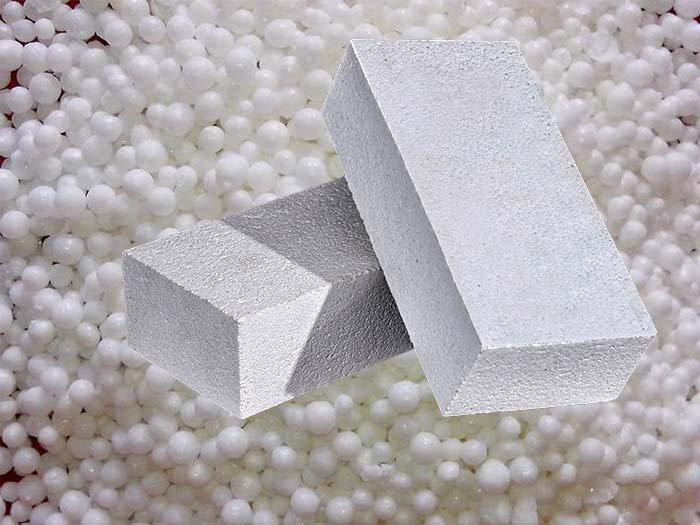

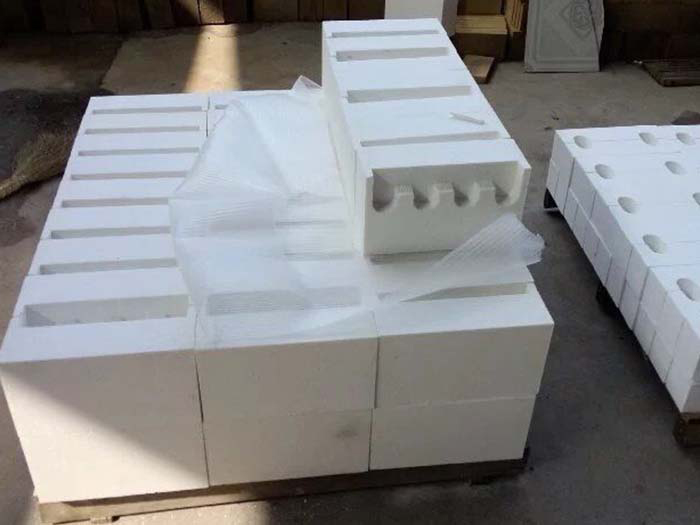

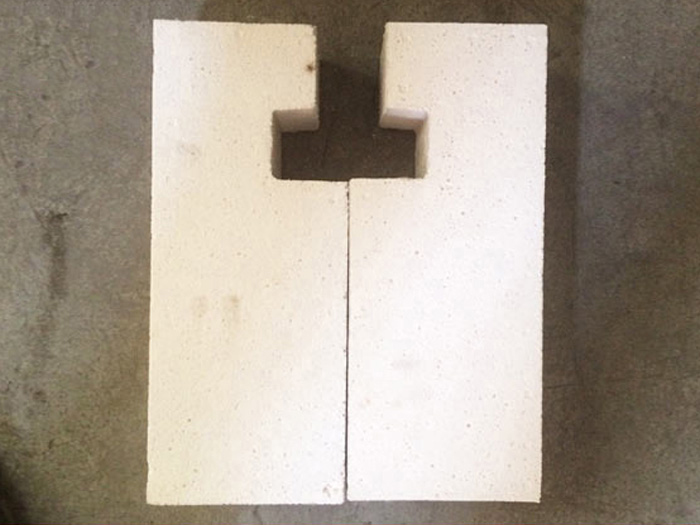

  氧化铝空心球砖以高纯氧化铝空心球为主要原料高温烧结而成 .制品具有体积密度小,耐压强度高,导热系数低,使用温度高等优点.可广泛用于合成氨液化炉,乙烯造气炉等高温窑炉的内衬,对腐蚀性气体和熔渣有较强的抵抗能力,使用温度在1800℃以下。

氧化铝空心球砖,是由氧化铝空心球和氧化铝粉为主要原料,结合其他的结合剂,经过1750度高温烧制而成。属于超高温材料节能保温材料的一种。

氧化铝空心球是一种新型的高温隔热材料,它是用工业氧化铝在电炉中熔炼吹制而成的,晶型为a-Al2O3微晶体。以氧化铝空心球为主体,可制成各种形状制品,最高使用温度1800℃,制品机械强度高,为一般轻质制品的数倍,而体积密度仅为刚玉制品的二分之一。在石化工业气化炉、炭黑工业反应炉、冶金工业感应电炉等高温、超高温窑炉上得到广泛应用,取得了十分满意的节能效果。氧化铝空心球及其制品是一种耐高温、节能优异的轻质耐火材料,在各种气氛下使用都非常稳定。特别是于在1800℃的高温窑炉上应用。空心球可用于做高温、超高温隔热填料,高温耐火混凝土轻质集料,高温浇注料等。空心球砖可用于高温节能( >30%)倒焰窑、梭式窑、钼丝炉、钨棒炉、感应炉、氮化炉等。对于减轻炉体重量,改造结构、节约材料、节省能源,均会取得明显效果。

制造氧化铝空心球砖的原料是各种尺寸的氧化铝空心球,结合剂是硫酸铝。

将工业氧化铝经1500℃煅烧后用球磨机湿磨40h,经酸洗、水洗、干燥后制成细粉备用。其配料比如下:氧化铝细粉30%,其余为Al2O3空心球。各种尺寸空心球所占比例为:>5mm1%,5~3mm12%,3~2mm25%,2~0.7mm32%,结合剂为20%Al2(SO4)3水溶液,加入量为5%,外加水3.6%。先将各种尺寸的空心球按比例干混,加入结合剂和水混合后再加入细粉。料混好后,用木模加压振动成型。由于坯体强度低,先烘干,再脱模。烧成是在倒焰窑内进行的,烧成温度为1800℃。

氧化铝空心球砖的体积密度为1.25g/cm3,常温耐压强度71MPa,导热系数0.7W/(m.K),(1300℃,水冷)热震稳定性2次。

氧化铝空心球砖的参考理化指标如下:


项目 氧化铝空心球  氧化锆空心球 Sialon结合Al2O3空心球砖
LKZ-88 LKZ-98 ZKZ-98 --
最高使用温度℃ 1650 1800 2000~ 2200 1600
Al2O3  %  88 99 - 70
ZrO2  %  - - 9.8 -
SiO2  %  - 0.2 0.2 -
Fe2O3  %  0.3 0.15 0.2 N≥5
体积密度  g/cm 1.30~1.45 1.40~1.65  3.0  1.5
常温耐压强度,MPa,≥ 10 9 8 15
荷重软化温度,℃ 1650 1700 1700 1700
  (0.2MPa,0.6%)≥
重烧线变化率 % ±0.3 ±0.3 ±0.2 -
  1600℃×3hrs
热膨胀系数,×10 ~8.0 ~8.6 - 热震稳定性,次
  (室温,~1300℃)   (1100℃水冷)≥15
导热系数,W/(m.K),≤ 0.9 1 0.5 1.1
  (平均温度 800℃)
应用 用作石化工业炭黑炉的隔热衬,陶瓷、耐火材料等高温窑炉的内衬。 用作石化工业炭黑炉的隔热衬,气化炉、造气炉的隔热衬及陶瓷、耐火材料等高温窑炉的内衬。 用于烧制硬质、超硬质合金真空中频超高温炉内衬、隔热层,也可用于其它2000~2200℃的超高温炉的内衬 用作1400~1600℃陶瓷窑炉极其它高温窑炉的热面内衬。


郑州荣盛耐材有限公司生产销售各种耐火产品,我们将会为您提供优质的耐火材料,如果您对氧化铝空心球砖有需求,欢迎致电荣盛耐材有限公司,我们将会让您体验从材料选购到窑炉砌筑的一站式服务。荣盛耐材,您身边的耐火材料专家!

上一篇:磷酸盐复合砖指标

下一篇:G4刚玉砖

客服中心

0371-56777921

139-3717-0928

3491492646
