在线留言 联系我们 网站地图

欢迎您来到【郑州荣盛窑炉耐火材料有限公司】官方网站!

139-3717-0928

所在位置:首页 > 产品中心 > 轻质耐火砖

轻质耐火砖

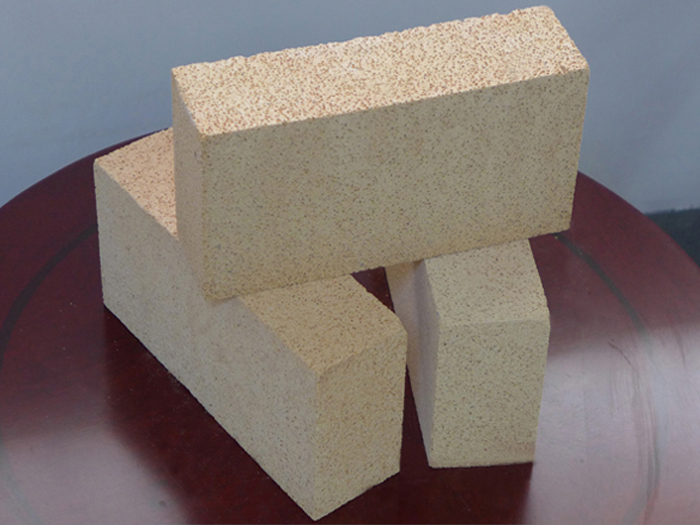

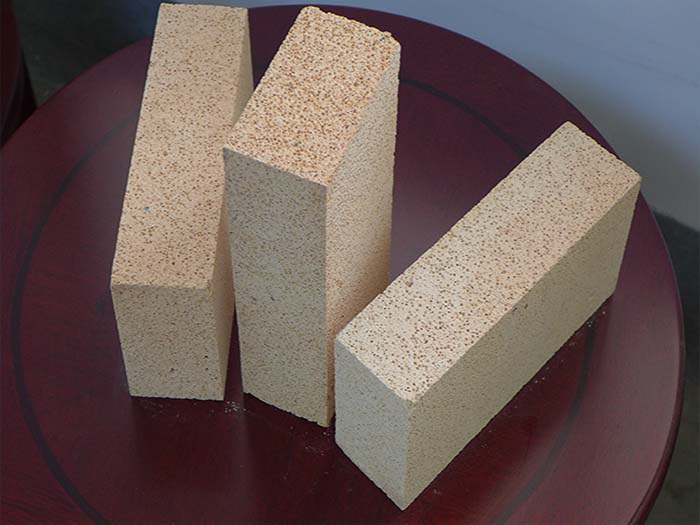

铝质轻质耐火砖

分类:轻质耐火砖浏览:

耐火材料

厂家直销 零距离合作!

厂家直销热线

139-3717-0928

0371-56777921

点击立即购买点击在线留言

产品详情

  铝质轻质隔热砖有许多种类,荣盛耐材为您介绍轻质高铝砖以及氧化铝空心球砖。这两种产品的保温隔热性能优异,应用于各大热工设备,减少热量流失,提高生产效率。

轻质高铝砖 又称高铝隔热砖氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。体积密度0.4~1.35g/cm3。气孔率66%~73%,耐压强度1~8MPa。抗热震性能较好。通常采用高铝矾土熟料加少量黏土,经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形,经1300~1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层,以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时,表面接触温度不得高于1350℃。

轻质高铝砖参考理化指标如下所示:



LTL-0.6 LTL-0.8 LTL-1.0 LTL-1.2
体积密度g/cm3 0.6 0.8 1 1.2
耐压强度Mpa 2 3.98 4.98 5.98
重烧线变化% 1350x12 1400×12 1400×12 1450×12
(℃xh)
导热系数W/m.k(350±25℃) 0.25 0.29 0.35 0.45
AL2O3 50 50 55 55
Fe2O3 1.8 1.8 1.8 1.8


氧化铝空心球是一种新型的高温隔热材料,它是用工业氧化铝在电炉中熔炼吹制而成的,晶型为a-Al2O3微晶体。以氧化铝空心球为主体,可制成各种形状制品,最高使用温度1800℃,制品机械强度高,为一般轻质制品的数倍,而体积密度仅为刚玉制品的二分之一。在石化工业气化炉、炭黑工业反应炉、冶金工业感应电炉等高温、超高温窑炉上得到广泛应用,取得了十分满意的节能效果。

氧化铝空心球砖参考理化指标如下所示:


项目 氧化铝空心球 氧化锆空心球
LKZ-88 LKZ-98
最高使用温度℃ 1650 1800
Al2O3  %  88 99
ZrO2  %  - -
SiO2  %  - 0.2
Fe2O3  %  0.3 0.15
体积密度  g/cm 1.30~1.45 1.40~1.65
常温耐压强度,MPa,≥ 10 9
荷重软化温度,℃ 1650 1700
(0.2MPa,0.6%)≥
重烧线变化率 % ±0.3 ±0.3
1600℃×3hrs
热膨胀系数,×10 ~8.0 ~8.6
(室温,~1300℃)
到热系数,W/(m.K),≤ 0.9 1
(平均温度 800℃)
应用 用作石化工业炭黑炉的隔热衬,陶瓷、耐火材料等高温窑炉的内衬。 用作石化工业炭黑炉的隔热衬,气化炉、造气炉的隔热衬及陶瓷、耐火材料等高温窑炉的内衬。


轻质隔热耐火砖系内部为多孔结构具有绝热性能的定形块状隔热耐火砖,其中以砖形制品的生产和应用最为广泛,故又称为轻质隔热耐火砖。轻质隔热耐火砖通常按其材质或制造所用原料进行分类和命名。例如,以粘土、硅质和高铝质等原料制造的轻质耐火砖分别称为轻质粘土砖、轻质硅砖和轻质高铝砖等。下面列出了按制造轻质耐火砖所用的原料和成分列出了轻质隔热耐火砖的种类和特点。

郑州荣盛耐火材料有限公司专注生产耐火材料多年,我们有丰富的经验和优质的耐火材料,如果您对铝质轻质耐火砖有需求,欢迎致电荣盛耐材,我公司会为您准备合理的采购方案,期待与您一起合作双赢。

客服中心

0371-56777921

139-3717-0928

3491492646
