在线留言 联系我们 网站地图

欢迎您来到【郑州荣盛窑炉耐火材料有限公司】官方网站!

139-3717-0928

所在位置:首页 > 产品中心 > 粘土耐火砖

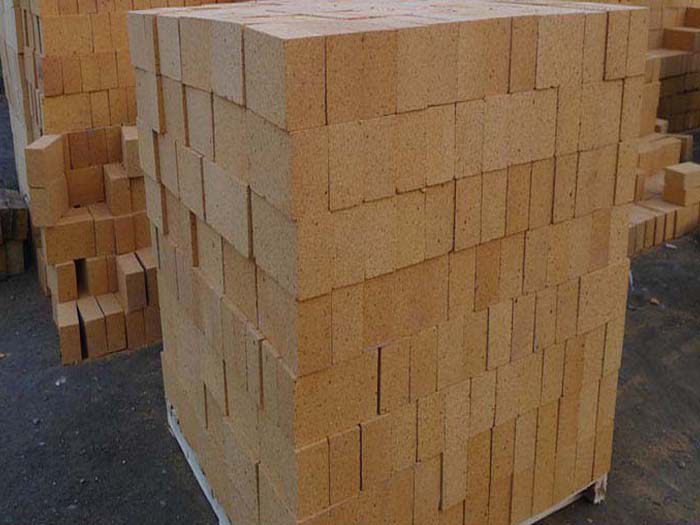

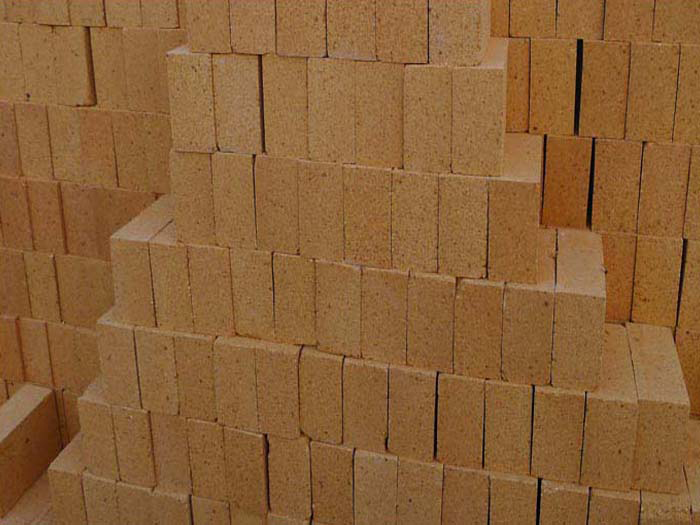

粘土耐火砖

2.0粘土砖

分类:粘土耐火砖浏览:

耐火材料

厂家直销 零距离合作!

厂家直销热线

139-3717-0928

0371-56777921

点击立即购买点击在线留言

产品详情



      2.0粘土砖密度是2.0,属于重质耐火砖,品质更加优良,为改进普通粘土砖块小、自重大、耗土多的缺点,正向轻质、高强度、空心、大块的方向发展。灰砂砖以适当比例的石灰和石英砂、砂或细砂岩,经磨细、加水拌和、半干法压制成型并经蒸压养护而成。粘土耐火砖属于硅铝系列制品的一个主要品种。

      主要用于热力锅炉、玻璃窑炉、水泥窑炉、化肥造气炉、高炉、热风炉、焦化炉、电炉、铸造及浇钢用砖等。

       优质粘土砖的耐火度与硅砖不相上下,高达1690~1730℃,但荷重软化温度却比硅砖低200℃以上。因为粘土砖中除含有高耐火度的莫来石结晶外,还含有接近一半的低熔点非晶质玻璃相。在0-1000℃的温度范围内,粘土砖的体积随着温度增加而均匀胀大,线胀大曲线近似于一条直线,线胀大率为0.6%-0.7%,只要硅砖的一半摆布。当温度达1200℃后再继续升温时,其体积将由胀大最大值开端缩短。当温度超越1200℃后,粘土砖中的低熔点物逐步熔化,因颗粒受表面张力效果而互相靠得很紧,然后发生体积缩短。粘土砖的荷重软化温度低,在高温下发生缩短,导热性能比硅砖小15%~20%,机械强度也比硅砖差,所以,粘土砖只能用于焦炉的非必须部位,如蓄热室封墙,小烟道衬砖及蓄热室格子砖、炉门衬砖、炉顶以及上升管衬砖等。

       荣盛耐材有限公司专业生产耐火产品十多年,我们的品质值得您的信赖,我们的服务深入每一位合作伙伴的产品。用我的真诚换取您的信任,欢迎国内外合作伙伴来我公司考察!



      粘土砖相关理化指标:



指标   低蠕变粘土砖    1-3 低气孔粘土砖    1-4
化学成分 % Al2O3 % 42-53 ≥42
FeO2 %  1.6 2.0
CaO+MgO %  0.7 0.7
Na2O+K2O %  0.8 0.8
体积密度BD g/cm3  2.2 2.2
显气孔率 AP %  17 17
常温耐压强度 CCS MPa  40 40
0.2MPa荷重软化开始温度℃ RUL  1450 1450
高温蠕变率 %(1280℃,0.2MPa,25h) CS  0.4 -
高温抗折强度  1200℃ 10 -
1350℃ 4 -
热膨胀率(20℃-1000℃)% COTE 0.7 0.7



客服中心

0371-56777921

139-3717-0928

3491492646
