莫来石砖厂家哪家好？

莫来石砖

正确选择莫来石产品的配料组成是制取莫来石含量高，刚玉和玻璃相量少的电熔莫来石砖的重要工艺条件。配料的铝硅系数（AI2O3/SiO2质量比）表征配料中AI2O3和SiO2的相对含量。从理论上分析，应该采用莫来石固溶体临界组成时的硅铝系数（2.8—2.9）。但在高温熔融时，SiO2的挥发和还原反应要消耗一部分SiO2，使配料中Al2O3的含量相对提高。因此，在实际配料中，铝硅系数的控制值比理论值低，一般可取2.50左右。

莫来石砖厂家哪家好？推荐荣盛耐材，当还原剂加入量视原料中Fe2O3含量而定，不宜过多，通常还原lkg的铁约需0.225kg的活性炭。若加入量过多，然会使SiO2被还原的数量过多，影响莫来石数量。为使熔融过程中产生的气体易于逸出，在配料中还应加入适量木屑。

锆莫来石砖

通过在A12O3—SiO2系砖中引入ZrO2改善莫来石的组织结构，可提高莫来石的抗化学侵蚀性、耐热震性并降低膨胀系数，这种含ZrO2的莫来石砖，通称为锆莫来石砖，一般由电熔法制得，也有用烧结法生产的。烧结锆莫来石砖是采用工业氧化铝和锆英石精矿作为原料，通过反应烧结工艺，把氧化锆引入到莫来石基质中制成的特种耐火材料。将氧化锆引入到莫来石砖中，利用氧化锆的相变增韧可以大幅度地提高莫来石材料的高温力学性能。

电熔莫来石砖

主要由高铝矾土或工业氧化铝、粘土或硅石进行配料，在电弧炉内熔融，再浇铸成型及退火制成的耐火砖，其主要矿物成分是莫来石。

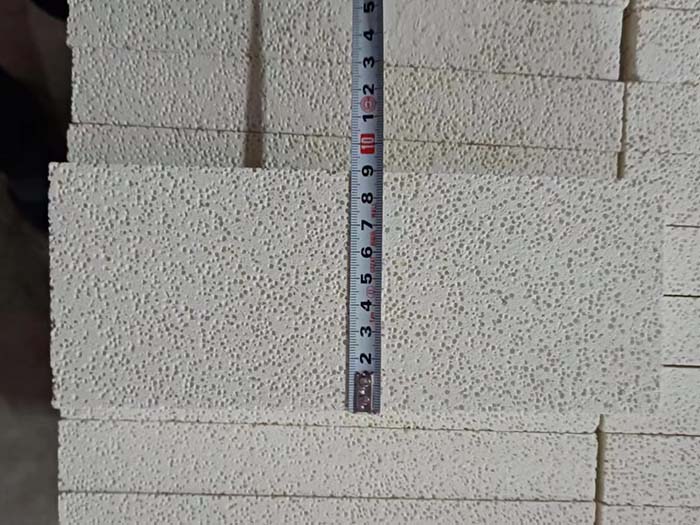

莫来石保温砖

以莫来石（3Al2O3·2SiO2）为主晶相的高铝质耐火材料。一般氧化铝含量在65%～75%之间。矿物组成除莫来石外，其中含氧化铝较低者还含有少量玻璃相和方石英；含氧化铝较高者还含有少量刚玉。  莫来石保温砖特点：

耐火度较高，可达1790℃以上。荷重软化开始温度1600～1700℃。常温耐压强度70～260MPa。抗热震性良好。有烧结莫来石砖和电熔莫来石砖两种。烧结莫来石砖以高铝矾土熟料为主要原料，加入少量黏土或生矾土作结合剂，经成型、烧成而制成。电熔莫来石砖以高矾土、工业氧化铝和耐火黏土为原料，加入木炭或焦炭细粒作还原剂，成型后采用还原电熔法来制造。电熔莫来石的结晶比烧结莫来石大，抗热震性比烧结制品好。他们的高温性能主要取决于氧化铝的含量和莫来石相与玻璃分布的均匀性。主要用于热风炉炉顶、高炉炉身和炉底、玻璃熔窑蓄热室、陶瓷烧结窑、石油裂解系统死角炉衬等。

关于--莫来石砖厂家哪家好？就介绍到这里，希望对大家有所帮助。厂家未按时发货，影响施工进度怎么办？荣盛耐材建议：在选购耐火材料生产厂家时，广大客户都知道，一旦出现没有及时收到货物，就会影响或延误工期，不能按时投产，因此会造成经济损失，所以，一定要提前订购，确定产品的生产周期和到现场的时间，以免造成比不要的经济损失。
