在线留言 联系我们 网站地图

欢迎您来到【郑州荣盛窑炉耐火材料有限公司】官方网站!

139-3717-0928

所在位置:首页 > 耐材百科 > 行业资讯

行业资讯

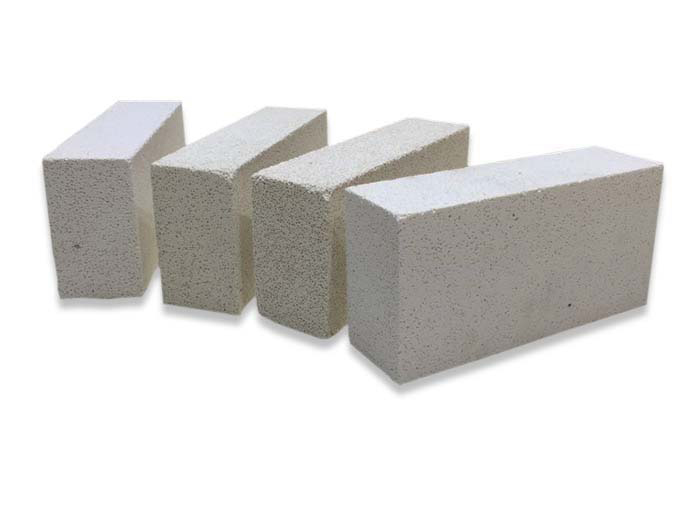

高温莫来石轻质砖

编辑:耐火砖厂家   分类:行业资讯  发布:2018-01-30   浏览:

  高温莫来石轻质砖是以人工合成莫来石为原料制成的以莫来石为主晶相的耐火制品。莫来石制品主要有两类,烧结莫来石制品和电熔铸莫来石制品。下面简单介绍一下烧结莫来石制品的合成方法:

  1、原料(合成莫来石):合成莫来石主要是采用烧结法(或电熔法)合成。其合成方法是:选用纯净原料,按莫来石的理论组成(Al2O37l.8%,SiO228.2%)进行配料,经过充分细磨、成球(或压成料块)、高温煅烧(或电熔)而成。

  (1)烧结法合成莫来石。目前国内外采用的配方主要有以下几种。

  A、天然高铝矾土+高岭土;

  B、工业氧化铝+粘土(高岭土或蜡石);

  C、工业氧化铝+硅石;

  D、工业氧化铝+高铝矾土(或硅线石系原料精矿);

  E、刚玉(α-A12O3)+硅石。


  烧结合成莫来石的生产工艺:

  A、物料经干混、细磨后成球,在回转窑中煅烧而成;

  B、物料经湿法细磨,压滤成坯块,在回转窑内煅烧;

  C、将工业氧化铝和粘土用可塑法压成坯块,干燥后在隧道窑内煅烧而成。

  (2)电熔法合成莫来石。将配料混合后装入电弧炉中熔融合成莫来石熟料。原料为工业氧化铝、烧结优质矾土、高纯硅石等。

  采用合成莫来石熟料为颗粒料及细粉,或采用白刚玉、石英粉以及纯净粘土配制成相当于莫来石组成的混合细粉。颗粒料和细粉常用配比为:颗粒料45~55%,细粉(<0.088mm)55~45%,均匀混合后,高压成型,烧成温度为1550~1600℃。

耐材百科Refractory Encyclopedia

客服中心

0371-56777921

139-3717-0928

3491492646
